Uvod
Kabli iz optičnih vlaken so na voljo v različnih vrstah, od katerih je vsak zasnovan tako, da izpolnjuje posebne zahteve različnih aplikacij. Te kable je mogoče prilagoditi z različnimi značilnostmi, da ustrezajo predvideni uporabi, ne glede na to, ali gre za oklepne, zračne ali distribucijske namene v zaprtih prostorih. Monterji morajo skrbno razmisliti o namestitvi kablov, da ustrezajo posebnim potrebam vsake lokacije.
V gradbenih inštalacijah gredo optični kabli pogosto skozi dvižna ali plenumska območja, pri čemer ima vsako svoje zahteve za izbiro kabla. Pomembno je, da uporabljate kable z ustrezno požarno stopnjo, da preprečite sproščanje strupenih hlapov in prekomernega dima v primeru požara. Upoštevanje varnostnih predpisov zagotavlja dobro počutje vseh v stavbi.
Razumevanje pomena požarnih ocen in upoštevanje ustreznih protokolov je ključnega pomena za vzdrževanje učinkovitega in varnega omrežja z optičnimi vlakni. Če zagotovite uporabo kablov s pravilnimi požarnimi ocenami, se lahko ohranita celovitost in zanesljivost omrežja.
Zakaj je zunanji plašč kabla pomemben?

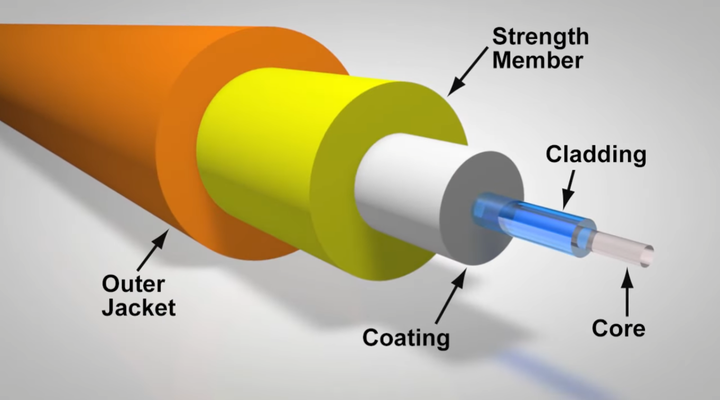

Kabli iz optičnih vlaken so na splošno sestavljeni iz vlaknenih jeder, prevlek, trdnostnih elementov in zunanjih plaščev. Zunanji plašč služi kot zaščitna plast za kabel, ki zagotavlja požarno odpornost in odpornost na vlago.
Delovanje zunanjega plašča je ključnega pomena v primeru požara v podatkovnem centru. Zunanji plašči kablov iz optičnih vlaken so iz različnih vrst materialov, od katerih ima vsak svoje lastne značilnosti (različna požarna odpornost) in primerne scenarije uporabe. Običajni materiali zunanjega plašča vključujejo PE, PVC, PVDF, LSZH, Plenum in Riser. Spodnja tabela prikazuje zmogljivost in uporabna okolja za te materiale.
| Material | Prednosti |
| PE (polietilen) |
Ima odlično odpornost na nizke temperature, dobro kemično stabilnost, odpornost na večino kislinske in alkalne korozije, odpornost proti obrabi in visoko električno izolacijo. Zato se PE običajno uporablja kot standardni zunanji material za zunanje kable. |
| PVC (polivinilklorid) |
Ima dobre mehanske lastnosti, visoko električno izolacijo, fleksibilnost, trdnost in dobro odpornost proti ognju. Vendar pa je slabša obstojnost na svetlobo in toploto, zaradi česar je bolj primeren kot material zunanjega plašča za kable iz optičnih vlaken v zaprtih prostorih. |
| PVDF (poliviniliden fluorid) |
Ima številne odlične lastnosti, kot so elastičnost, majhna teža, nizka toplotna prevodnost, visoka kemična odpornost in toplotna odpornost. Ima tudi boljšo odpornost proti ognju kot PE in skoraj ne proizvaja dima niti v primeru požara. Zato je material PVDF mogoče uporabiti za zunanji plašč bolj kritičnih hrbteničnih kablov iz optičnih vlaken. |
| LSZH (malo dima brez halogena) |
Ima malo dima, nizko strupenost, nizko korozivnost in visoko odpornost na gorenje. LSZH je varen in okolju prijazen material, zaradi česar je idealna izbira za notranjo in zunanjo namestitev. Vendar je treba upoštevati, da so optični kabli z materialom LSZH na splošno dražji. |
| Plenum | Je ena glavnih komponent za proizvodnjo optičnih kablov z oznako OFNP. Ima visoko negorljivost in ne ustvarja strupenih ali jedkih plinov niti pri izjemno visokih temperaturah. Kabli iz optičnih vlaken z materialom Plenum so prednostna izbira za ožičenje v prezračevalnih kanalih ali sistemih za obdelavo zraka s pozitivnim zračnim tlakom. |
| Riser |
Kot ena od glavnih komponent za proizvodnjo optičnih kablov z oceno OFNR ima Riser razmeroma šibkejšo odpornost proti ognju v primerjavi z materialom Plenum. Prav tako ne vsebuje strupenih in jedkih plinov. Zato se kabli iz optičnih vlaken z materialom Riser običajno uporabljajo v navpičnih dvižnih vodih in vodoravnih kablih znotraj zgradb. |
Kakšne so različne požarne stopnje za kable iz optičnih vlaken?
V standardih NEC (National Electrical Code) so kabli iz optičnih vlaken običajno razvrščeni v požarne stopnje OFNP/OFCP, OFNR/OFCR, OFNG/OFCG in OFN/OFC.
OFNP/OFCP je najvišja ocena negorljivosti v standardih NEC (plenum-grade). Če je prisilni zračni tok iz ventilatorja usmerjen v snop kablov iz optičnih vlaken plenumskega razreda, se bodo plameni na kablih sami ugasnili v 5 metrih in ne bodo nastali strupeni ali jedki plini.
OFNR/OFCR je vertikalna ocena (rating-grade) in je na drugem mestu. Ko je prisilni zračni tok iz ventilatorja usmerjen na snop kablov iz optičnih vlaken z dvižnim vodom, se bodo plameni sami ugasnili v 5 metrih, vendar ni nobenih zahtev glede dima ali strupenosti.
OFNG/OFCG in OFN/OFC sta komercialnega razreda oziroma splošnega razreda. Kabli iz optičnih vlaken, ki ustrezajo tem standardom, se običajno uporabljajo v okoljih z nižjimi zahtevami glede požarne odpornosti.
Kakšno požarno odpornost je mogoče doseči z različnimi materiali zunanjega plašča?
Čeprav požarne stopnje kablov iz optičnih vlaken neposredno ne določa material zunanjega plašča, lahko na splošno, če se Plenum uporablja kot material zunanjega plašča, kabel iz optičnih vlaken doseže požarno oceno OFNP med preskušanjem zaviranja gorenja NEC. Če se kot material zunanjega plašča uporablja PVC ali Riser, lahko kabel iz optičnih vlaken doseže požarno stopnjo OFNR. Če je LSZH uporabljen kot material zunanjega plašča, lahko kabel iz optičnih vlaken doseže požarno oceno OFN.
Če povzamemo, kabli z optičnimi vlakni z zunanjimi plašči iz materialov Plenum, PVC/Riser ali LSZH lahko izpolnjujejo zahteve glede požarne odpornosti podatkovnih centrov.
Kako je treba izbrati različne materiale zunanjega plašča glede na območje postavitve?
- Plenumski material je primeren za horizontalna področja napeljave kablov in območja v napihljivih okoljih, kot so vodi in sistemi za obdelavo zraka. V teh okoljih, kjer je prisotno kroženje zraka in je požare težko nadzorovati, je uporaba ognjevarnih optičnih kablov z oceno OFNP najboljša izbira.
- Riser/PVC material je primeren za področja navpičnih hrbteničnih kablov, ki zagotavljajo povezljivost med vhodno opremo ali računalniškimi sobami in različnimi talnimi telekomunikacijskimi omarami. Verjetnost obsežnih požarov je na teh območjih nizka in zadostuje doseganje požarne ocene OFNR.
- Material LSZH se običajno uporablja na področjih splošnega namena. Tudi v primeru požara kabli LSZH sproščajo nestrupen dim, s čimer se izognejo poškodbam reševalnega osebja.
Zaključek
Omeniti velja, da je zunanji plašč kablov iz optičnih vlaken le en vidik preprečevanja in nadzora požara. Za učinkovito zmanjšanje tveganja in izgub zaradi požarov je bistvenega pomena skrbno načrtovanje scenarijev kabliranja in izvajanje protipožarnih ukrepov. Samo s celovitim upoštevanjem vseh vidikov je mogoče zagotoviti varnost podatkovnega centra.
