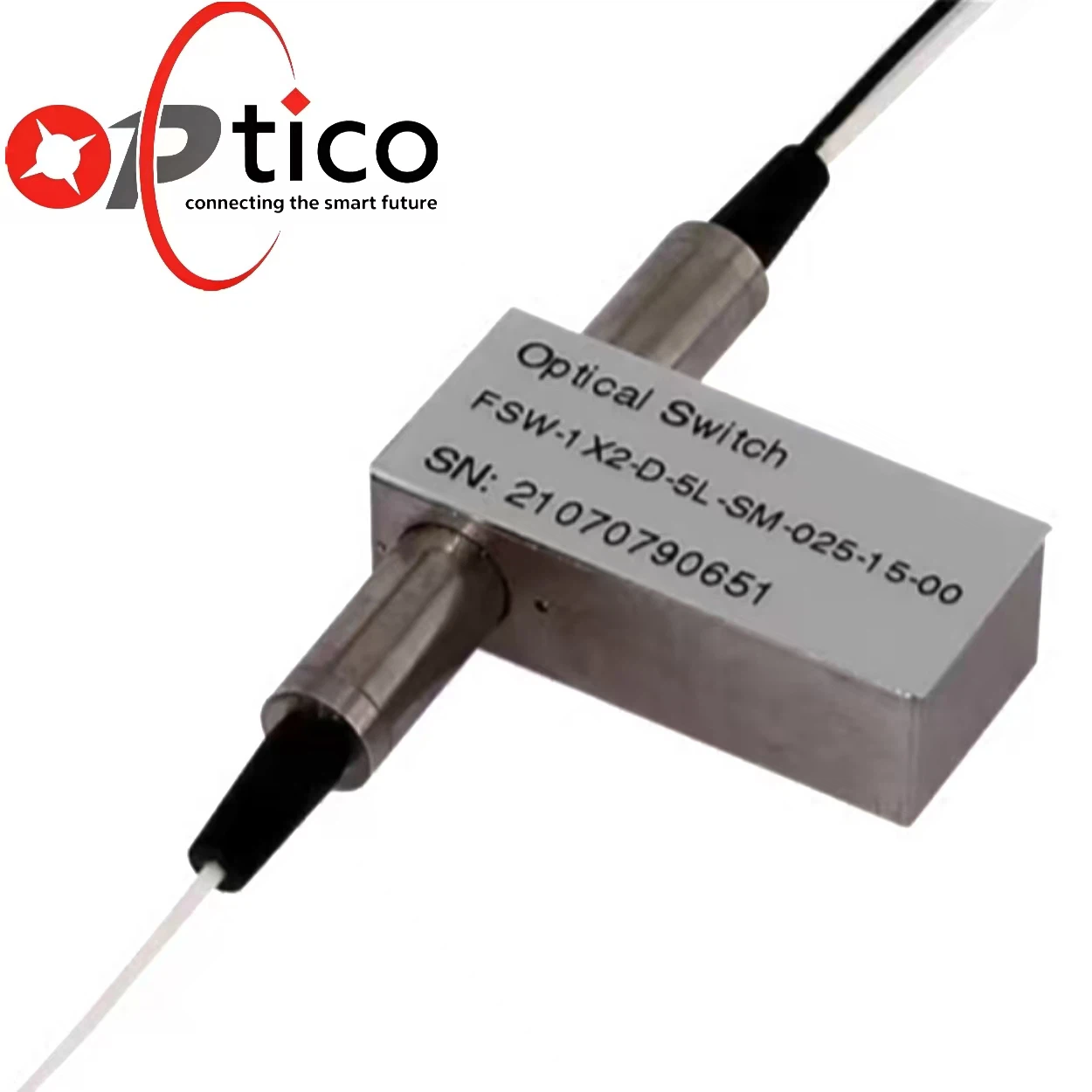

- To mehansko optično stikalo 1x2 PM je posebej zasnovano za polarizacijsko-občutljive optične sisteme, združljivo z glavnimi komunikacijskimi pasovi 1310 nm in 1550 nm ter ponuja odlično prilagodljivost širokim valovnim dolžinam. Optično stikalo uporablja strukturo natančnega mehanskega pogona, ki omogoča dvosmerno preklapljanje optične poti, hkrati pa ohranja stabilno polarizacijo optičnega signala v celotnem procesu preklopa.
-
Mehansko optično stikalo 1x2 PM ima zasnovo optične poti brez{2}}lepila, ki ponuja prednosti, kot so nizke izgube, visoka izolacija in nizek presluh. Poleg tega se ponaša z odlično okoljsko prilagodljivostjo in izjemno-dolgo življenjsko dobo ter podpira izbirne električno krmiljene konfiguracije preklapljanja in-izklopa zaklepanja. S svojim stabilnim in zanesljivim delovanjem se lahko to optično stikalo široko uporablja pri koherentni komunikaciji, zaznavanju optičnih vlaken, nadzoru linij, natančnem optičnem zaznavanju in zaščiti pred redundantnostjo optičnega omrežja.
Specifikacije izdelka
| Parameter | Vrednost | |
| Vrsta | 1×1,1×2 | |
| Valovna dolžina (nm) | 1310 ali 1550 | 1310/1550 |
| Vstavljena izguba (dB) | Manjše ali enako 0,8 (tip 0,6) | Manjše ali enako 1,0 (tip 0,8) |
| Navzkrižni pogovor (dB) | Večje ali enako 55 | Večje ali enako 55 |
| Povratna izguba (dB) | Večje ali enako 55 | Večje ali enako 55 |
| Razmerje ekstinkcije (dB) | Večje ali enako 20 | |
| Ponovljivost (dB) | Manjše ali enako ±0,05 | |
| Preklopni čas (ms) | 10 | |
| Življenjska doba (cikel) | >1,000,000 | |
| Preklopni način | Z zaklepom ali brez-zaklepanja | |
| Temperatura shranjevanja (stopinja) | -40-+85 | |
| Pogonska napetost (V) | 5±0,5 DC ali 5V impulz | |
| Delovni tok (mA) | <50 | |
| Vrsta vlaken | Glej informacije o naročilu | |
| Mere (D x Š x V) (mm) | 27×12.6×8.5 | |
| Opomba: | ||
|
||
|
||
|
||
Diagram paketa optičnega stikala PM
Konfiguracija vrat
Sprejema standardno strukturo 1×2, s P1 kot skupnimi vrati in P2 kot vrati preklopnega kanala, ki podpira dvosmernoizbor optične poti.
Električni vmesnik
Opremljen z dvojno-vrstjo
10-pinski standardni priključki
(razmak 2,54 mm), združljiv z običajnimi gonilniškimi vezji tiskanega vezja, ki podpira elektronsko preklapljanje in prilagojene načine zaklepanja/brez{1}}zaklepanja.
Oblikovanje montaže
Vsebuje standardne montažne luknje Ø5,5 mm, ki podpirajo neposredno montažo na ploščo ali ohišje, primerne za avtomatsko sestavljanje in množično namestitev.
Mehanske dimenzije
Glavne mere ohišja so približno 27 × 12 × 8,2 mm, s skupno dolžino 37 mm, vključno s pletenico. Kompaktna struktura je primerna za montažo v omaro 1U/2U in integracijo modulov z visoko-gostoto.
Lastnosti izdelka
Sprejema visoko{0}}natančno mehansko poravnavo optične poti za strogo vzdrževanje smeri polarizacije vhodne svetlobe med preklapljanjem. S tipičnim ekstinkcijskim razmerjem, večjim ali enakim 20 dB, se popolnoma prilega polarizacijsko-občutljivim sistemom, kot so koherentna komunikacija, žiroskopi z optičnimi vlakni, kvantna komunikacija,
in natančno zaznavanje, ki preprečuje popačenje signala in poslabšanje delovanja.
Vsebuje zasnovo optične poti brez -epoksi smole in z nizko{1}}odbojnostjo, s tipično vneseno izgubo, manjšo ali enako 0,5 dB, in izolacijo kanala, večjo ali enako 55 dB.Zmanjšuje preslušavanje in tako zagotavlja visoko-kakovostprenos signala in zmanjšanje splošnega slabljenja povezave.
Jedro optične poti je brez-epoksi smole, kar nudi odlično odpornost na temperaturne spremembe, vibracije in udarce. S širokim razponom delovne temperature in več kot 1 milijonom preklopnih ciklov zagotavlja stabilno dolgoročno-delovanje in
izpolnjuje stroge industrijske zahteve glede zanesljivosti
in telekomunikacijsko{0}}opremo.
Združljiv s pasovi PM 1310nm in 1550nm, najpogostejšimi valovnimi dolžinami za telekomunikacijska in podzemna omrežja.Prilagaja se prenosu-na dolge razdalje,dostop do metroja,ter scenarije testiranja in merjenja,izboljšanje vsestranskosti opreme
in zmanjšanje stroškov zalog.
Podpira prilagoditev eno-mode/PM vlaken, različne pogonske napetosti in tako zaskočno/ne-zaskočno,
različice s hitrim-preklopom/nizko{1}}porabo energije.
Pigtaile je mogoče prilagoditi s priključki FC/LC/SC/APC/PC, da ustrezajo različnimpotrebe po kablih in testiranju.
Kompakten paket s standardno razporeditvijo zatičev omogoča brezhibno integracijo v optične module, testne instrumente, optično omrežno opremo in avtomatizirane preskusne platforme, kar je idealno za -ogostoto omare in namestitev avtomatizirane proizvodne linije.
Načelo delovanja
Mehansko optično stikalo 1x2 PM nadzoruje svojo notranjo mehansko strukturo prek električnih krmilnih signalov,
hitro preklapljanje med dvema stanjema za doseganje dvosmerne izbire enega vhodnega signala med dvema kanaloma,
ob ohranjanju stabilnega stanja polarizacije optičnega signala skozi ves proces,
zagotavlja zanesljivo rešitev za razporejanje optičnih poti za polarizacijsko-občutljive sisteme.
Stopnja A
Skupna vrata P1 so povezana s kanalskimi vrati P2,medtem ko je P3 odklopljen. Optični signali, vneseni iz P1, se neposredno prenesejo v P2, s čimer se zaključi izbira optične poti.
Stopnja B
Skupna vrata P1 so povezana s kanalskimi vrati P3, medtem ko je P2 odklopljen. Optični signali, vneseni iz P1, se preklopijo na P3, kar doseže preklapljanje kanalov.
aplikacije izdelkov
Električni pogon
| Vrsta | Optični Pot |
Električni pogon | Senzor stanja | ||||||
| Pin1 | Pin5 | Pin5 | Pin10 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 | ||
| N-zapah | 1-2 | - | - | - | - | blizu | odprto | odprto | blizu |
| 1-3 | V+ | - | - | GND | odprto | blizu | blizu | odprto | |
| zapah | 1-2 | - | - | GND | V+ | blizu | odprto | odprto | blizu |
| 1-3 | V+ | GND | - | - | odprto | blizu | blizu | odprto | |
Informacije o naročanju
|
PMO JZ |
Vrsta | Valovna dolžina | Način | Vrsta pletenice | Vrsta vlaken | Dolžina | Priključek |
|
1x1 1x2 |
85=850nm 13=1310nm 1315=1310/1550 |
L=Zapah N=Brez-zaklepanja |
250=250um golo vlakno 900=900hm ohlapna cev
|
1=SMF-28e 2=50/125 3=62.5/125 |
1=1m | NE=Nič FA=FC/APC FC=FC/UPC SA=SC/APC |
