Profil izdelka

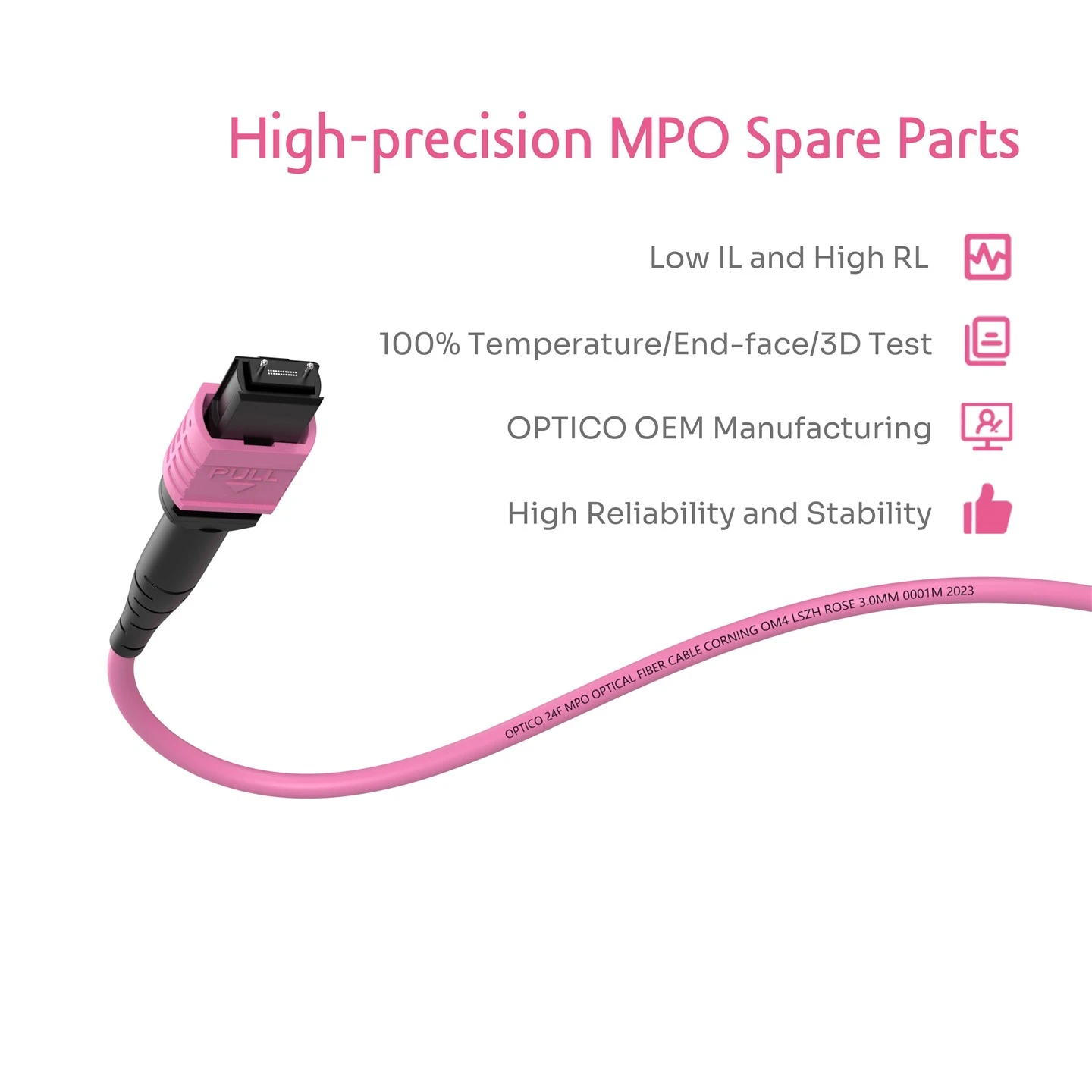

MPO FANOUT PATCH CAILL 24 jedra, znana tudi kot MPO - lc veja za popravek ali ventilator - Out Patch Corp, ima 24 Core MPO konektorja na enem koncu in 24 LC na drugem koncu, z vejami na sredini.
MPO Fanout Patch Cable 24 jedra se običajno uporablja za ločevanje signala, kar omogoča učinkovito porazdelitev podatkovnih signalov različnih kanalov iz konektorja MPO do LC konektorja.
MPO FANOUT PATCH CABEL 24 jedra je v skladu s standardom IEC61754 za referenco vmesnika za optični priključek za vlakna in v skladu z IEC61753-1 za optične in mehanske zmogljivosti.
Optico sprejema prilagajanje, imamo vse vrste MTP Fanout kabla, LC konektor pa lahko zamenjate tudi s FC, SC, ST ali drugim enotnim jedrnim priključkom -.
Specifikacije izdelka
| Fizične lastnosti | Parameter | ||
| Število vlaken | 19.8.24/24/32/48 Vlakna/po meri | ||
| Način vlaken | SM (OS2)/MM (OM3/OM4/OM5) | ||
| Vrsta priključka | Priključek A: ZDA ženski/moški; MPO ženski/moški | ||
| Priključek B: LC/SC/FC/ST | |||
| Polarnost | Tip A/b/c | ||

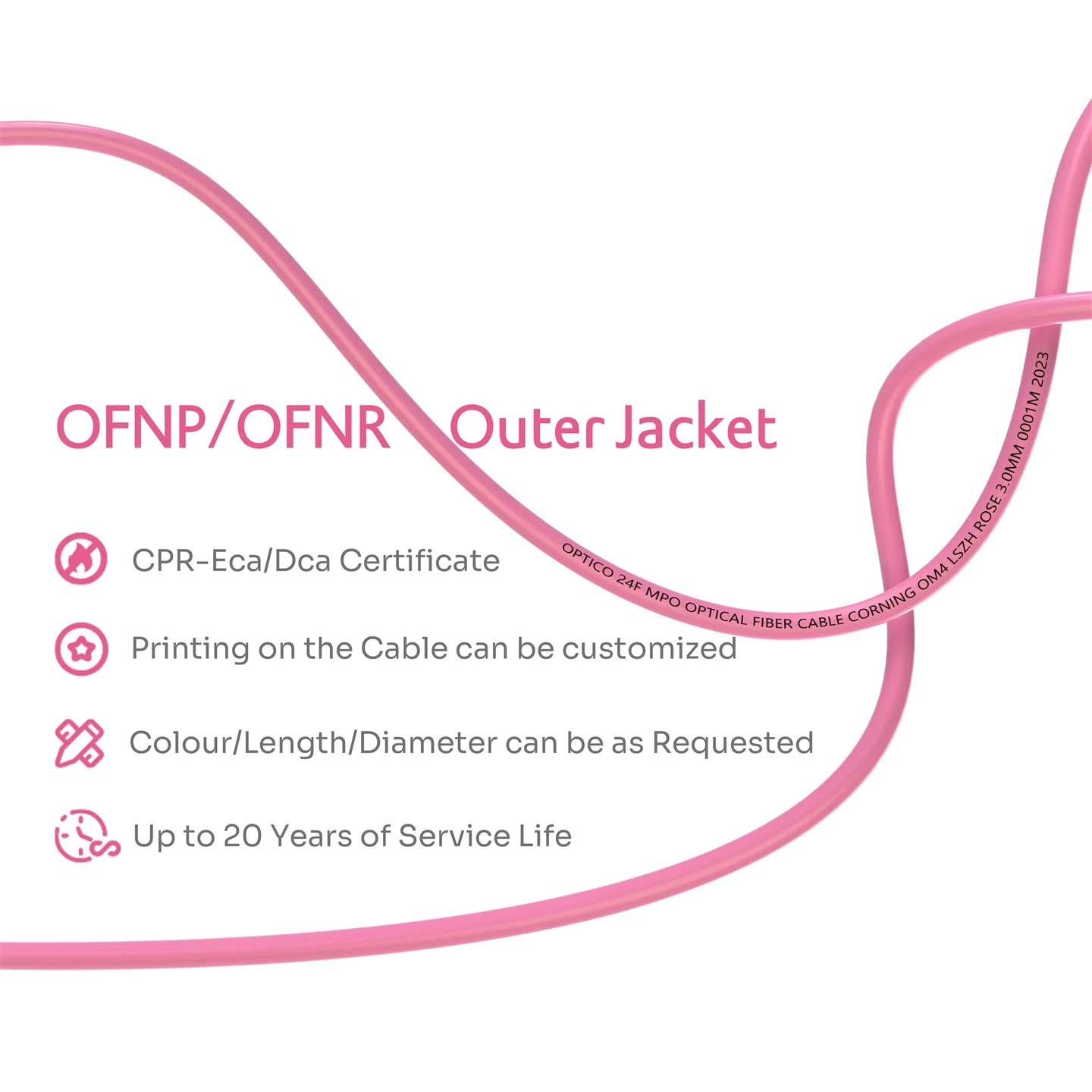

| Kabelska jakna | PVC/LSZH/OFNP | ||
| Barva jakne | Rumena/aqua/magenta/apno zelena/po meri | ||
| Premer kabla (mm) | 3 | ||
| Minimalni polmer upogiba | 7.5 | ||
| Dolžina vlaken in zagona | Prilagodljivo | ||
|
|
|||
| Optične lastnosti | Parameter | ||
| Izguba vstavitve (DB) | Standardna izguba | Nizka izguba | Ultra nizka izguba |
| Manj kot 0,7 | Sm manj kot ali enak 0,35, mm manj kot ali enak 0,5 | Manj kot 0,25 | |
| Izguba vračanja (DB) | SM večji od ali enak 60, mm večji ali enak 20 | ||
| Valovna dolžina (NM) | SM 1310/1550, MM 850/1300 | ||
| Natezna trdnost (n) | Dolgoročno | Kratkoročno | |
| 70N | 220N | ||
| Delovna temperatura (stopnja) | -40 ~ +85 | ||
| Temperatura skladiščenja (stopnja) | -20 ~ +70 | ||
Funkcije izdelka
Različna števila in vrste vlaken
Izbirate lahko med 4, 8, 12, 24 ali 48 vlaknami z enotnimi - načinom in na voljo večkratne vrste vlaken. Ta prilagodljivost 24 vlakenskih kablov MPO/MTP omogoča brezhibno integracijo v različna omrežna okolja in aplikacije.
Hitra uvajanja, visoka gostota in visoka zanesljivost
Kabel MTP samice do MTP je zasnovan za hitro uvajanje v gostoti z visokim -, kot so podatkovni centri. Njegova zanesljiva zmogljivost zagotavlja brezhibno povezljivost in zmanjša motnje omrežja.
Izjemno nizka izguba vstavitve in visoka izguba donosa
24 vlakna MPO/MTP Patch Corb ponuja odlične optične zmogljivosti z izjemno nizko izgubo vstavljanja in visoko izgubo donosa, kar povečanje celovitosti signala in zmanjšanje napak v prenosu.
TELCORDIA GR-1435-CORE SPOLULT 2
Kabel prtljažnika je v skladu s standardom Telcordia Gr - 1435-Core 2, ki zagotavlja kakovostne in zanesljive zmogljivosti.

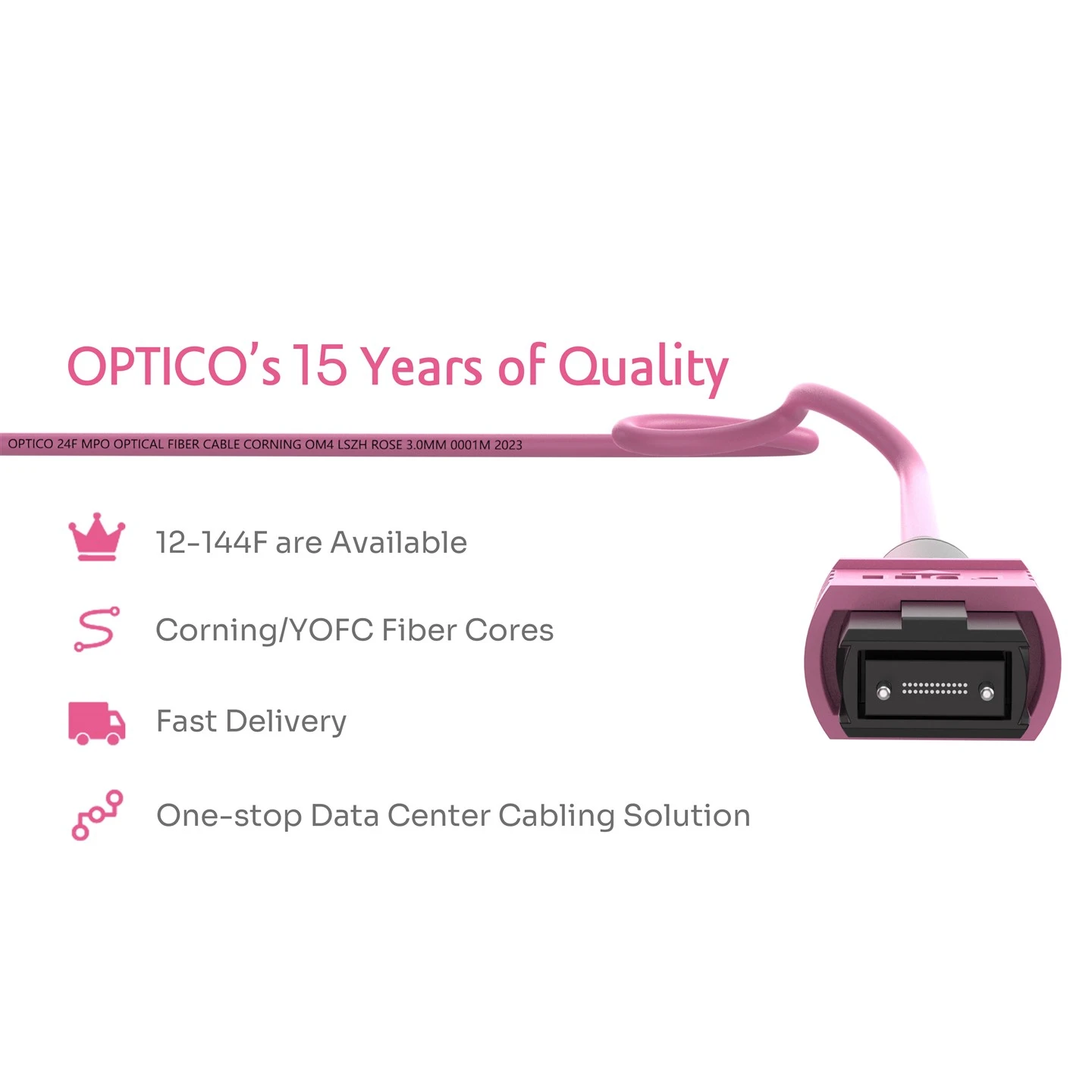

Corning/Yofc vlakna
Vsi naši mpo Ferruli so iz Hakusana
Barvo lahko prilagodite in dodate številčni obroč
Tiskanje je mogoče prilagoditi
Zaupanje naše blagovne znamke izvira iz močne produkcijske ekipe
Prizori aplikacij
8-jedrni MTPMPO Branch Fiber Jumper realizira neposredno povezavo od 40G SR4 do 10G SR
12-jedrna MTPMPO hrbtenična skakalna in 40g adapterska plošča Realion 10G do 40G omrežje
40G SR4 in 12-jedrni MTPMPO Trunk Fiber Neupreciran
Vsi izdelki bodo preizkušeni pred dostavo
IL/RL test
3D test
Temperaturni test
Rešitve za povezljivost
Raztopina kablov 10g prtljažnika
1. jedrna kabli za kablo:
a. Oprema za osnovno povezavo:
V Core Connect je stikalo opremljeno z10G SFP + 300 m 850nmModul optičnega oddajnika za pošiljanje in prejemanje signalov. Ti moduli omogočajo hitrost prenosa podatkov do 10 Gbps z največjo razdaljo prenosa 300 metrov, zaradi česar so primerni za podatkovne centre in velika omrežna okolja.
b. Metoda povezave z vlakni:
Povezanost je vzpostavljena z uporaboLC UPC na LC UPC Duplex OM4 Multimode Patch Corw.
c. Upravljanje vlaken kablov:
A 24F 2 × 12F MPO-6LC MPO kaseta, ki vsebuje 24 lc duplex modulov, se uporablja skupaj z a1U High - ohišje gostote vlaken. Ta nastavitev optimizira upravljanje vlaken in zmanjša kabelsko neredo.
2. Jedro za dostop do povezave:
A 24F MPO - MPO MPO CAILLLahko se uporablja za stik z osnovno povezavo in dostop do kablov.
3. Dostop do kablovske rešitve:
Enak pristop jedra je mogoče uporabiti tudi za rešitev za dostop do kablov, ki zagotavlja razširljivost in doslednost v celotnem omrežju.
Potrdila
Ce
CPR
ISO
Rohs
Popolni razponi testov zanesljivosti iz tretjega - laboratorij za zabave
Test sklopke
Preskus kapljice
Test trajnosti
Visok - Preskus konstantne temperature in vlažnosti
Visok - Preskus nizke temperature
Test izgube
Preskus presleka mikroka prereza
Odporen na večkratni test upogibanja
Preizkus posameznega navpičnega gorenja
Preskus spremembe temperature
UV test
Bogato skladiščenje in hitra dostava
Dostava (7-15 dni)
Kako lahko stopimo ob vas
Hiter odziv v 24 urah
Ena - do - ena svetovalna storitev
Podpora profesionalne tehnične ekipe (RL lahko doseže celo 85 dB/ razred B konektorje)
Super strog nadzor kakovosti (resnični 1000 -krat večji eksperiment)
Ogromna proizvodna zmogljivost
Nikoli ne spreminjajte cen samovoljno
