Shenzhen Optico Communication Co., Ltd. je eden najbolj verodostojnih proizvajalcev in dobaviteljev mux demux 18ch cwdm na Kitajskem. Prosimo, da iz naše tovarne na debelo kupite visokokakovostne izdelke po meri po konkurenčnih cenah. Če imate kakršno koli vprašanje o brezplačnem vzorcu, nam pošljite e-pošto.
Profil izdelka

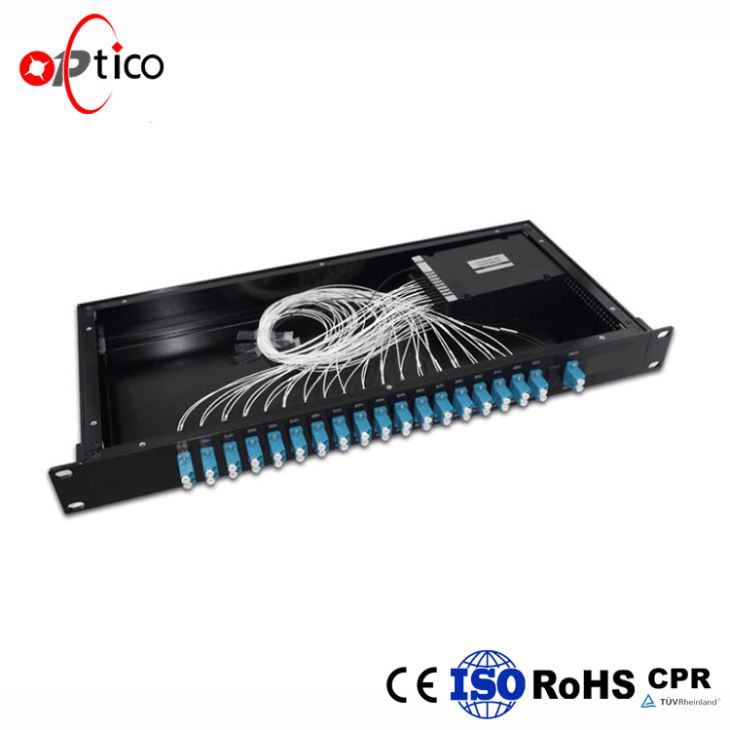

- Ta Mux Demux 18CH CWDM je standardna pasivna naprava 1U za vgradnjo v omaro- s pletenimi repi. Deluje kot multiplekser in demultiplekser ter podpira tako multipleksiranje kot demultipleksiranje valovnih dolžin. Z uporabo enega samega vlakna omogoča hkraten prenos signalov 18 različnih valovnih dolžin, kar znatno izboljša izkoristek vlaken in zmanjša stroške kabliranja. CWDM uporablja tehnologijo pol-lepila-brez optične poti, ki kaže odlične lastnosti delovanja, kot so polarizacijska neobčutljivost, visoka izolacija, nizek presluh, nizka vstavljena izguba in nizek temperaturni drift, kar zagotavlja stabilno in trajno delovanje.
- Ta Mux Demux 18CH CWDM je standardno opremljen z vmesniki LC/UPC in podpira tudi prilagajanje drugih specifikacij vmesnikov, kar zagotavlja prilagojene rešitve, ki temeljijo na dejanskih potrebah strank. Izčrpno pokriva celoten standardni pas CWDM od 1260nm do 1620nm, ponuja odlično združljivost in se široko prilagaja različnim scenarijem prenosa storitev, vključno z 1G/10G/25G Ethernetom, SDH/SONET, 1/2/4/8/16G Fibre Channel, FTTx in CATV.
Specifikacije izdelka
| Parameter | 4CH | 8CH | 16CH | 18CH |
| Delovna valovna dolžina (nm) | 1260-1620 | |||
| Valovna dolžina kanala (nm) | 1270,1290,...,1590,1610 ali 1271,1291,...,1591,1611 | |||
| Razmik kanalov (nm) | 20 | |||
| Prepustni pas kanalov (nm) | CWL+/-6,5 nm | |||
| Vstavljena izguba (dB) | Manjši ali enak 1,2 | Manjši ali enak 2,7 | Manjši ali enak 3,2 | Manjše ali enako 3,7 |
| Pipple kanala (dB) | Manjše ali enako 0,5 | |||
| Sosednja izolacija (dB) | ＞30 | |||
| Ne{0}}sosednja izolacija (dB) | ＞40 | |||
| Disperzija polarizacijskega načina (ps) | Manjše ali enako 0,2 | |||
| Izguba, odvisna od polarizacije (dB) | Manjše ali enako 0,2 | |||
| Usmerjenost (dB) | ＞45 | |||
| Povratna izguba (dB) | ＞45 | |||
| Največja moč (mW) | 500 | |||
| Delovna temperatura (stopinja) | -5-70 | |||
| Temperatura shranjevanja (stopnja) | -40-85 | |||
| Vrsta vlaken | G657A1 ali po meri | |||
| Priključek | Prilagojeno | |||
| Dimenzija paketa (mm) | 100×80×10 | 120×80×18 | ||
| Opombe: | ||||
| *1. Vsi parametri so brez priključkov | ||||
| *2. Izguba priključka: 0,2 dB/vsak dodan | ||||
Prednosti izdelka
Nizek lL
Visoka izolacija kanala
Industrijski razred
Dvosmerna združljivost
Dvosmerni prenosni sistem z enim vlaknom WDM
Dvosmerni prenosni sistem WDM z dvojnimi vlakni
Omrežje CWDM + DWDM
Ta CWDM podpira prilagodljivo združevanje z opremo za gosto delitev valovnih dolžin DWDM za doseganje dvoslojnega hibridnega multipleksiranja valovnih dolžin v omrežju, ki odlično rešuje težavo dvosmerne komunikacije z veliko pasovno širino in malo optičnimi vlakni na različnih mestih.
- Storitvena stran: tako mesto A kot mesto B lahko hkrati dostopata do različnih signalov storitev, vključno s shranjevanjem, IP-jem, videom, stikali in osnovnimi podatki. Več nizov gostih valovnih dolžin (C29-C36, C53-C60 itd.) se najprej združi in razdeli z napravami DWDM.
- Jedrno multipleksiranje: 18-kanalni CWDM Mux Demux prenaša kombinirani signal iz dveh nizov DWDM na dveh neodvisnih valovnih dolžinah, 1530 nm in 1550 nm, s čimer se zaključi sekundarno multipleksiranje.
- Prenos povezave: Dvosmerni prenos-od točke do-točke na velike-razdalje z dvojno-valovno dolžino je mogoče doseči z uporabo samo enega para nedejavnih golih optičnih vlaken (temno vlakno) brez potrebe po dodatnih optičnih kablih.
- Oddaljeno demultipleksiranje: oddaljeno mesto uporablja CWDM+DWDM za progresivno razdelitev valovnih dolžin, s čimer popolnoma obnovi vse izvirne storitve brez izgube podatkov ali motenj storitev v celotnem procesu.
V pasivnih sistemih optičnega prenosa WDM je mogoče mešati in uskladiti CWDM (multipleksiranje grobe valovne dolžine) in DWDM (multipleksiranje goste valovne dolžine), da se po potrebi fleksibilno zgradi zelo stabilna in zanesljiva omrežna rešitev za-prenos na dolge razdalje. Ta arhitektura ne le zmanjša vstavljeno izgubo celotne povezave, ampak tudi močno zmanjša količino uporabljenih optičnih vlaken, kar znatno prihrani dragocene vire povezave optičnih vlaken.
Priljubljena oznake: mux demux 18ch cwdm, Kitajska, proizvajalci, dobavitelji, tovarna, veleprodaja, po meri
|
Parameter |
Enota |
Vrednost |
|||
|
Število kanalov |
- |
2 |
4 |
8 |
16 |
|
Prostor kanala |
nm |
20 |
|||
|
Centralna valovna dolžina |
nm |
1271~1611 |
|||
|
Delovna valovna dolžina |
nm |
1260-1460 ali 1460-1620 ali 1260-1620 |
|||
|
Prepustni pas |
nm |
λITU±6,5 |
|||
|
Prepustni trak Ravnost |
dB |
Manjše ali enako 0,5 |
|||
|
Vstavljena izguba (običajno) |
dB |
0.8 |
1.3 |
2.4 |
4.6 |
|
Vstavljena izguba (maks.) |
dB |
0.9 |
1.5 |
2.8 |
5.0 |
|
Izolacija sosednjega kanala |
dB |
Večje ali enako 30 |
|||
|
Izolacija ne-sosednjega kanala |
dB |
Večje ali enako 40 |
|||
|
Disperzija polarizacijskega načina |
ps |
Manjše ali enako 0,1 |
Manjše ali enako 0,1 |
Manjše ali enako 0,15 |
Manjše ali enako 0,15 |
|
Izguba, odvisna od polarizacije |
dB |
Manjše ali enako 0,1 |
Manjše ali enako 0,15 |
Manjše ali enako 0,2 |
Manjše ali enako 0,25 |
|
Povratna izguba |
dB |
Večje ali enako 50 |
|||
|
Usmerjenost |
dB |
Večje ali enako 50 |
|||
|
Temperaturna občutljivost vstavljene izgube |
dB/ stopinjo |
0.005 |
0.005 |
0.007 |
0.007 |
|
Premik temperature valovne dolžine |
nm/ stopinja |
0.002 |
|||
|
Delovna temperatura |
stopnja |
-10~+70 |
|||
|
Temperatura shranjevanja |
stopnja |
-40~+85 |
|||
|
Dimenzija paketa |
mm |
ABS škatla: 100X80X10mm ali po meri |
|||
